Článok zhŕňa dôležité poznatky o kríženom a priamom TP kábli, ich využití, normách zapojenia a praktických postupoch pri ich výrobe a inštalácii. Pre zapojenie siete Ethernet sa v súčasnosti používajú výhradne TP káble (Twisted Pair) s koncovkami RJ45 a medzi variantami káblov sú rozoznateľné aj kategórie CAT 5, 5e, 6, pričom zohľadňujeme aj tienené a nestienené varianty. Pri krútení a krimpovaní je potrebné dodržať správne poradie vodičov a typ konektorov, aby spojenie fungovalo spoľahlivo a s plnou rýchlosťou.
Kategórie a tienenie káblov
Kategória kábla definuje použiteľnosť pre rýchlosť Ethernetu. CAT nie je mačka, ale kategória - 5, 5e, 6. Existujú aj staršie alebo o „špičkové“ kategórie - 3 a 4 už zastarané, 7 a 8 zatiaľ bežne nevídané. Tienený kábel obsahuje dodatočné vrstvy proti elektromagnetickému rušeniu; rozhoduje, či ich potrebujete podľa množstva a intenzity rušieho prostredia. Ak robíte tienený kábel, je dôležité používať koncovky s kovovým ukončením pre tienenie.
Poradie vodičov a zapojenie RJ45
Aby kábel fungoval, musíme vodiče TP kabla vložiť do koncovky RJ45 v presnom poradí. Poznáme dva štandardy zapojenia: T568A a T568B. Podľa toho rozlišujeme priamy a krížený kábel. Priame zapojenie (straight through) vznikne, ak použijeme na oboch koncoch rovnaké zapojenie (oba konce buď T568A alebo T568B). Krížené zapojenie (crossover) vznikne, ak jeden koniec zapojíme ako T568A a druhý ako T568B.
Normy zapojenia T568A a T568B

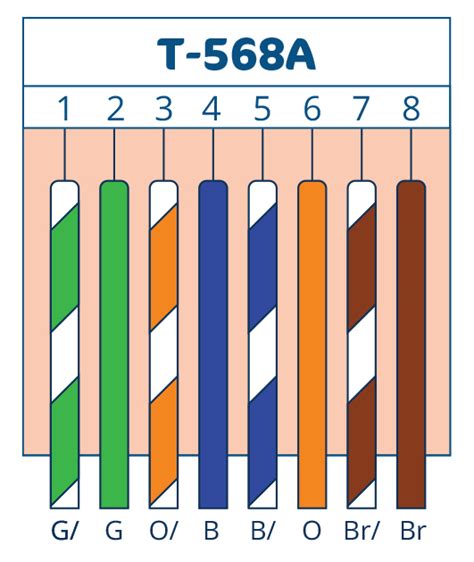

T568A používa poradie farieb: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. Piny 1 a 2 sú zeleno-biele a zelené. Na oboch koncoch musí byť rovnaké zapojenie pre priamy kábel.
T568B používa poradie: oranžovo-biela, oranžová, zelená-biela, zelená, modrá, modro-biela, hnedo-biela, hnedá. Piny 1 a 2 sú oranžovo-biele a oranžové. Pri kríženom kábli sa na jednom konci použije T568A a na druhom konci T568B.
Priamy vs. krížený kábel a ich použitie
Priamy kábel spojuje rôzne zariadenia (napríklad počítač so smerovačom alebo prepínačom) a zachováva rovnaké poradie vodičov na oboch koncoch. Krížený kábel slúži na priame prepojenie dvoch podobných zariadení (napríklad dva počítače alebo dva prepínače) bez prostredníka medzi nimi. Siahnuť po krížovom kábli býva často potrebné pri starších zariadeniach, ktoré nemajú Auto-MDIX, dnes však väčšinou nie je nutné, lebo moderné zariadenia vedia HDR automaticky detegovať typ káblového zapojenia.
Auto-MDIX: čo to je a ako to funguje
Auto-MDIX (Automatic Medium-Dependent Interface Crossover) umožňuje sieťovým zariadeniam pripojiť sa bez ohľadu na typ káblového zapojenia. Zariadenia s podporou Auto-MDIX automaticky zistia, či používajú krížový alebo priamy kábel a prispôsobia zapojenie pinov v porte. Vďaka tomu môžu porty fungovať bez rušivých problémov a bez potreby starostlivo vyberať káble podľa koncovky a portu.
Kedy použiť ktorý kábel?
Pre porty, ktoré majú Auto-MDIX, je väčšia pravdepodobnosť, že použijete akýkoľvek kábel a zariadenia to zvládnu. Pri starších alebo špecifických zariadeniach, ktoré Auto-MDIX nemajú, môže byť nutné použiť krížený kábel, najmä pri pripojení dvoch podobných zariadení bez uplinku. V praxi pre veľkú väčšinu moderných sietí stačí priamy kábel, no na starších zariadeniach alebo v špecifických rackoch môže byť krížený kábel potrebný.
Ako vykonať krimpovanie krok za krokom
- Prvý krok je správne odstránenie vonkajšej izolácie a dĺžkou odizolovaných vodičov, ktoré nesmú presiahnuť plastovú západku koncovky.
- Odsunúť a usporiadať vodiče do poradia podľa vybraného štandardu (T568A alebo T568B).
- Pred samotným usporiadaním vodičov ich rozpliesť proti smeru hodinových ručičiek, aby sa zlepšilo ich usporiadanie v koncovke.
- Vložiť vodiče do koncovky a skontrolovať správnosť poradia farieb.
- Vložiť kábel s koncovkou do krimpovacích klieští a stlačiť, aby sa koncovka pevne zafixovala.
- Otestovať hotový kábel v testovačke; chyba jedného vodiča môže znižovať rýchlosť z 1 Gb/s na 100 Mb/s.
Prakticky, pre jednorazové použitie stačí aj jednoduchá krimpovacia sada na TP káble, ale pre profesionálne inštalácie je vhodné mať spoľahlivý tester káblov, ktorý overí zapojenie na oboch koncoch a odhalí chyby v zapojení.
Výhody a súčasné trendy v sietiach
Transformácie v sieťach smerujú k jednoduchosti a spoľahlivosti vďaka Auto-MDIX a univerzálnosti moderných portov. Väčšina dnešných sietí využíva priamy kábel a auto negáciu krížových káblov, čo znižuje zložitosť inštalácie a zvyšuje efektivitu. Napriek tomu ostáva potrebné vedieť rozlíšiť krížený a priamy kábel - hlavne pri práci so staršími zariadeniami alebo pri riešení problémov s portmi.
Rozpoznanie a označovanie káblov
Niektoré káble majú označenia ako „Crossover“ alebo „Patch“; označenie na plášti pomáha pri rýchlej identifikácii, najmä pri väčšom množstve káblov. Sledujte aj štítky „TIA/EIA-568A“ alebo „TIA/EIA-568B“ a porovnajte poradie vodičov na oboch koncoch.
Testery káblov umožňujú rýchlo overiť zapojenie - zapojte oba konce a sledujte, či sa zapojenie zobrazuje správne (napr. 1-1, 2-2, 3-3, 6-6 pre bežné siete). V prípade potreby je vhodné mať po ruke oba typy káblov a overiť, ktorý z nich funguje najlepšie so zariadeniami v sieti.
Integrita signálu a kvalita konštrukcie
Integrita signálu je kľúčová pre stabilitu a spoľahlivosť prenosu. Nesprávne alebo nekvalitné zakončenie môže viesť k rušeniu a chybám, najmä pri nízkej kvalite materiálov alebo nekvalitnom krimpovaní. Pri priamych zapojeniach medzi zariadeniami alebo pri krížení je dôležité zachovať správne rozloženie a čitatelnosť signálu.
Praktická tabuľka porovnaní
| Typ kábla | Použitie | Typ zariadení | Auto-MDIX potrebné |
|---|---|---|---|
| Priamy (Straight-through) | Pripojenie medzi rôznymi zariadeniami (počítač - smerovač, PC - switch) | Rozličné zariadenia | Áno vo väčšine moderných zariadení |
| Krížený (Crossover) | Priame spojenie medzi rovnakými zariadeniami (PC - PC, switch - switch) na starších zariadeniach | Podobné zariadenia | V súčasnosti často nie potrebné |
Dodatočné vizuálne a multimediálne prvky
Short Circuits - Cable Ties vs Cable Cleats
Záverečné poznámky k praxi
Pred zapojením je vždy dobré skontrolovať technické parametre zariadení a kompatibilitu s MDI-X. Moderné zariadenia zvyčajne umožňujú automatické rozpoznanie typu kábla a tým znižujú potrebu špecifických káblov. Ak si nie ste istí typom zariadení v sieti, vyskúšajte oba typy káblov a overte funkčnosť portov. Zaznamenávajte si typy káblov počas inštalácie, čo uľahčí budúce údržbárske práce a výmeny.
