V počítačových sieťach sa používa viac druhov káblov a ich správne zapojenie je kľúčové pre spoľahlivú komunikáciu medzi zariadeniami. V tomto článku zozbierame a prepojíme informácie z poskytnutého textu o kategóriách káblov, ich zapojení podľa štandardov T568A a T568B, rozdieloch medzi priamym a kríženým káblom, a čo to znamená pre každodenné použitie v domácnostiach a kanceláriách.
Základné pojmy a dôležité štandardy zapojenia
Rozdiel medzi priamym káblom a kríženým káblom spočíva v usporiadaní vodičov na koncoch konektorov RJ45. Priamy kábel má rovnaké zapojenie na oboch koncoch (T568A alebo T568B), zatiaľ čo krížený kábel má na jednom konci zapojenie T568A a na druhom konci T568B. Káble s vodičmi T568A na jednom konci a T568B na druhom konci sú označované ako krížené. Základný rozdiel v zapojení medzi kríženými a priamymi káblami určuje ich použitie - priamy kábel slúži na pripojenie rozdielnych zariadení (napr. počítač k smerovaču), zatiaľ čo krížený kábel je určený pre prepojenie podobných zariadení (napr. počítač k počítaču) bez ďalšieho aktívneho prvku medzi nimi.
Normy zapojenia T568A a T568B určujú poradie farebných vodičov a minimalizujú nejednoznačnosť pri zapájaní koncoviek RJ45. Hoci A a B môžu vyzerať podobne, nie sú navzájom zameniteľné na oboch koncoch - nesprávne kombinácie môžu viesť ku zlyhaniu spojenia alebo pomalému prenosu. Pri priamom zapojení sú obe strany identicky zapojené, pričom voľba medzi A alebo B je podľa potreby alebo podľa štandardu v danej lokalite.

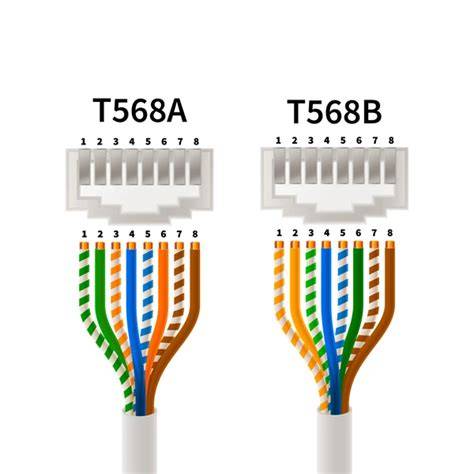

Štandard T568A
Podľa schémy T568A sa vodiče zapájajú v poradí: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. Piny 1 a 2 sú zeleno-biele a zelené. Pri priamom kábli je potrebné mať obe konce s rovnakým štandardom (A-A). Pri kríženom kábli sa jeden koniec zapojí podľa T568A a druhý podľa T568B.
Štandard T568B
Podľa schémy T568B sa vodiče zapájajú v poradí: oranžovo-biela, oranžová, zelená-biela, modrá, modro-biela, zelená, hnedo-biela, hnedá. Piny 1 a 2 sú oranžovo-biele a oranžové. Tento štandard je v podnikových sieťach veľmi bežný a často sa používa na zapojenia počítač-smerovač alebo počítač-prepínač. Pri priamom kábli sú konce rovnaké (B-B), pri kríženom sa koniec A spoľahne na A a koniec B na B, teda A-B konfigurácia.
Krížený kábel vs. priamy kábel: praktické rozdiely
Priamy kábel spája rôzne zariadenia. Pripojenie počítača k smerovaču, počítača k rozbočovaču alebo podobných zariadení zvyčajne vyžaduje priame zapojenie. Krížený kábel je vhodný na priame spojenie dvoch rovnakých zariadení, napríklad dva počítače alebo dva prepínače bez uplink portu, ak nie je použitá možnosť Auto-MDIX. So šírením technológií, ako je Auto-MDIX, sa potreba kríženia znižuje, ale poznanie rozdielov je stále užitočné pre diagnostiku a staršie zariadenia.
Auto-MDIX (Automatic Medium-Dependent Interface Crossover) dokáže zariadenia automaticky zistiť a prispôsobiť sa, či používate krížový alebo priamy kábel. Väčšina moderných zariadení má túto funkciu a umožňuje používať akýkoľvek kábel bez nutnosti ručného výberu medzi T568A a T568B. To zvyšuje flexibilitu a skracuje čas potrebný na inštaláciu.
Vplyv konštrukcie kábla na výkon
Maximálna dĺžka ethernetového kábla a jeho kvalita sú ovplyvnené priemerom vodičov (AWG). Väčší priemer znamená nižší odpor a lepší prenos na dlhšie vzdialenosti. Cat5e a Cat6 káble majú svoje odporúčané dĺžky a rýchlosti: Cat5e často zvládne 1 Gbps na približne 100 metrov; Cat6 poskytuje vyššiu šírku pásma a rýchlosť až 1 Gbps na 100 m, pričom pri kratších vzdialenostiach môže dosahovať aj vyššie rýchlosti vďaka lepšiemu tieneniu a väčšej šírke pásma. Cat6a a Cat8 rozširujú tieto limity a podporujú vyššie rýchlosti na dlhšie vzdialenosti.
Stíneneé (STP) a nestíneneé (UTP) káble majú tiež vplyv na výkon. STP používa kovový štít okolo párov, ktorý znižuje EMI a presluchy; UTP káble nemajú takúto ochranu a sú lacnejšie. V prostredí s výrazným elektromagnetickým rušením býva výhodné zvoliť STP káble s metalickým ukončením pre tienenie.
Čo je dôležité pri výbere a zapájaní káblov
- Identifikujte, či potrebujete priamy alebo krížený kábel; zohľadnite typ zariadení a podporu Auto-MDIX.
- Overte zapojenie na oboch koncoch - mali by byť rovnaké pre priamy kábel alebo odlišné pre krížený kábel (A na jednom konci, B na druhom).
- Pri inštaláciách dôležité je správne odstránenie vonkajšej izolácie a správne usporiadanie farebných vodičov do koncovky RJ45 podľa štandardu.
- Použite správne krimpovacie kliešte a overte spojenie testerom, aby ste predišli nízkej rýchlosti alebo výpadkom spojenia.
- Pri väčšom počte káblov si označte ich štandardy a vedenia; poznámky v praxi uľahčujú údržbu a diagnostiku.
Praktické tipy a poznámky z reálneho použitia
V prípade kratších vzdialeností a zvyčajného domáceho použitia môže stačiť Cat5e alebo Cat6 s cenovo dostupnou cenou a spoľahlivosťou. Pre budúce rozširovanie siete a vyššie rýchlosti sa oplatí zvoliť Cat6a alebo Cat8, najmä pri sieťach switch-to-switch alebo 25/40 GBase T. Pri zapájaní do stiesnených priestorov sú užitočné ploché alebo tenšie káble, ktoré znižujú priestorovú nowu pri inštalácii. Ploché káble majú výhody vo flexibilite v nose a lepšom odvode tepla, hoci ich mechanické vlastnosti a odolnosť voči zlomeniu môžu byť nižšie v porovnaní s kruhovými káblami.
Pri riadení logiky skrútenia párov je bežné, že Cat5e má zvyčajne 4-5 závitov na palec, Cat6 viac závitov na palec; vyššia miera skrútenia znižuje rušenie medzi pármi. Výsledkom je lepšia odolnosť voči presluchom a lepšia kvalita signálu, čo je dôležité najmä pri dlhších trasách a vyšších rýchlostiach.
Miesto pre vizuálne pomôcky
Pre lepšie pochopenie zapojení a poradia vodičov sú užitočné aj štítky na kábloch a jednoduché testovacie zariadenia. Pri vizuálnom porovnaní farieb vodičov na koncoch sa dá ľahko zistiť, či ide o priamy alebo krížený kábel. Ak vodiče na koncoch nie sú rovnako usporiadané, ide o krížený kábel.
Tabuľka: Porovnanie hlavných kategórií káblov
| Kategória | Rýchlosť | Šírka pásma | Maximálna dĺžka | Tienenie |
|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | 100 m | Nestíněný |
| Cat6 | 1 Gbps (na 100 m), 10 Gbps na kratšie vzdialenosti | 250 MHz | 100 m | Možné STP |
| Cat6a | 10 Gbps | 500 MHz | >100 m | Často STP |
| Cat7/Cat7a | 40/100 Gbps | ≥600 MHz | >100 m (Cat7a až 15 m pri 100 Gbps) | Robustné tiene |
| Cat8 | 40 Gbps | 2 GHz | ≤30 m | Štandardné tiene |

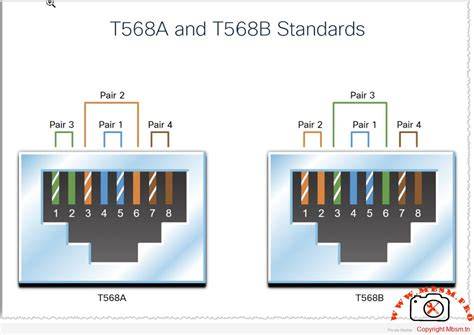

Infografika a vizuálne doplnenia
Video návod
T568A VS T568B, ktorý si vybrať? ｜VCELINK
Praktická odporúčania a postupy
Ak zapájate sieťový kábel, postupujte takto: odstráňte vonkajšiu izoláciu približne 2-3 cm od konca, rozpleťte vodiče proti smeru hodinových ručičiek, vložte ich do koncovky RJ45 podľa vybraného štandardu (A alebo B) a potom stlačte kliešťami, aby došlo k upevneniu. Po zapojení otestujte kábel testerom, aby ste sa uistili, že všetky vodiče sú správne prepojené. Nesprávne zapojenie môže viesť k výpadkom, zredukovanej rýchlosti alebo strate spojenia.
Pri výbere konektora a kábla zvážte aj použitie UTP alebo STP, závislosťou na prostredí. V prostredí s vysokým rušením zvoľte STP so spoľahlivým ukončením a správnym tienením. Pri výbere dĺžky berte do úvahy potreby siete a plánovaného rozšírenia - dlhšie káble ponúkajú viac flexibility, ale môžu vyžadovať vyššiu kvalitu prevedenia a dobrú hlavnosť.
Pre jednoduché domáce siete je často vhodný Cat5e alebo Cat6, v prípade budúceho rozšírenia a vyšších rýchlostí je rozumné uvažovať nad Cat6a alebo Cat8. V praxi často platí, že Cat5e stačí na 1 Gbps, Cat6 a Cat6a poskytujú väčšiu rezervu pre budúce rýchlosti a kratšie doby pretiekania signálu.
Často kladené otázky
- Čím sa líši priamy kábel od kríženého? Odpoveď: Priamy kábel má rovnaké zapojenie na oboch koncoch, zatiaľ čo krížený mení poradie vodičov medzi koncami, aby umožnil priame spojenie rovnakých zariadení bez ďalšieho zariadenia medzi nimi.
- Čo je Auto-MDIX a prečo je dôležitý? Odpoveď: Auto-MDIX automaticky zistí, či sa používate krížený alebo priamy kábel, a prispôsobí zapojenie bez potreby ručného zásahu. To zjednodušuje inštaláciu a znižuje chyby.
- Kedy radšej zvoliť STP namiesto UTP? Odpoveď: V prostredí s výrazným elektromagnetickým rušením, veľkým množstvom zariadení a vysokými požiadavkami na spoľahlivosť je vhodnejšie STP.
