Ako dodávateľ sériového kábla sa ma často pýtajú na rozdiel medzi priamymi a kríženými sériovými káblami. Predtým, ako sa ponoríme do rozdielov, povedzme si rýchlo o tom, čo sú sériové káble. Na prenos dát medzi dvoma zariadeniami sa používajú sériové káble. Bežne sa používajú v rôznych aplikáciách, od pripojenia počítačov k modemom, tlačiarňam alebo iným periférnym zariadeniam.
Priamy kábel je najpriamejší typ. V priamom kábli sú kolíky na jednom konci kábla priamo spojené s príslušnými kolíkmi na druhom konci. Tento typ kábla sa zvyčajne používa, keď pripájate dva rôzne typy zariadení. Ak napríklad pripájate počítač k tlačiarni alebo modemu, cestou je priamy kábel. Dôvodom je, že rôzne zariadenia majú pri prenose údajov rôzne úlohy. Jedno zariadenie funguje ako odosielateľ a druhé ako prijímač.
Ponúkame veľký výber priamych káblov - priechodných sériových káblov, ako napríklad DB15 90-stupňový kábel samica-zásuvka. Tento kábel je ideálny pre aplikácie, kde potrebujete pripojenie v uhle 90 stupňov, čo môže byť naozaj praktické v stiesnených priestoroch. Ďalšou možnosťou je Ultra tenký kábel DB9 samec-female RS232.
Krížený kábel má inú konfiguráciu zapojenia. V prekríženom kábli sú niektoré kolíky na jednom konci spojené s rôznymi kolíkmi na druhom konci. Prekrížené káble sa používajú, keď pripájate dve podobné zariadenia. Povedzme, že chcete priamo prepojiť dva počítače a zdieľať súbory alebo vytvoriť malú sieť. V tomto prípade majú oba počítače možnosť odosielať a prijímať dáta. Bez kríženého kábla by sa signály pomiešali, pretože obe zariadenia by sa pokúšali odosielať a prijímať na rovnakých kolíkoch.

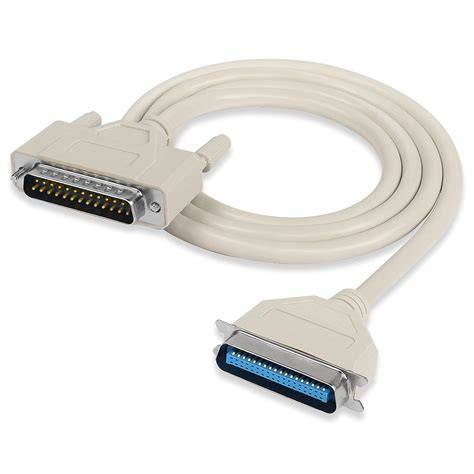

Jeden z našich obľúbených krížených káblov je Kábel DB25 samcový na dvojitý kábel DB25 samičí. Tento kábel je užitočný, keď potrebujete súčasne pripojiť jedno zariadenie k dvom ďalším.
Keď vybrať správny typ?
- Identifikujte zariadenia, ktoré pripájate. Ak pripájate dva rôzne typy zariadení, napríklad počítač a tlačiareň, vyberte si priamy kábel.
- Zvážte, či zariadenia podporujú Auto-MDIX. Moderné zariadenia často zvládnu automatické rozpoznanie typu kábla, takže môžete použiť akýkoľvek kábel.
- Pri spojení rovnakých zariadení (napr. PC-PC, switch-switch) býva často vhodný krížený kábel, najmä ak staršie zariadenia nemajú Auto-MDIX.
Normy a zapojenie pinov

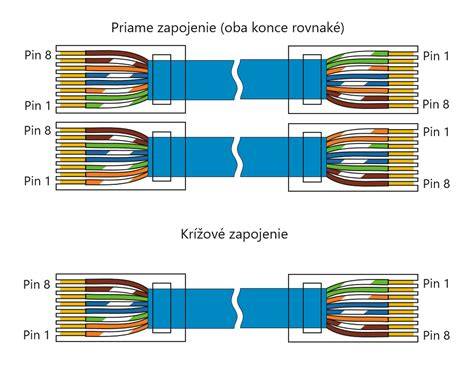

Najdôležitejšie sú štandardy T568A a T568B. Priamy kábel má rovnaké zapojenie na oboch koncoch (napríklad T568B na oboch koncoch). Krížený kábel má jeden koniec zapojený podľa T568A a druhý podľa T568B, čo znamená výmenu vodičov na pinoch 1, 2, 3 a 6.
V súčasnosti však vďaka Auto-MDIX väčšina moderných portov dokáže nastaviť správnu konfiguráciu sama, čo znižuje potrebu špeciálneho kríženého kábla pri bežných sieťových scénaroch. Nech je však zariadenie akékoľvek, vždy je dobré mať po ruke oba typy káblov pre riešenie problémov.
Praktický pohľad na zapojenie
Priamy kábel zapája rôzne zariadenia: počítač k prepínaču, smerovač k prepínaču alebo rozbočovač k sieti. Krížený kábel kríži TX a RX vodiče medzi dvoma podobnými zariadeniami: počítač-počítač, prepínač-prepínač alebo smerovač-smerovač v prípade starších architektúr.
Gigabitové siete (1000BASE-T) už využívajú všetky štyri páry a nie je pevná výmena párov ako pri starších 10/100 Mbps sieťach, preto sú krížené káble menej potrebné. Auto-MDIX to často vyrieši samo.
Kedy ešte potrebuje krížený kábel?
Krížené káble sú stále potrebné pri starších zariadeniach (10/100) bez Auto-MDIX, pri niektorých priemyselných zariadeniach, alebo pri konkrétnych testovacích a labových situáciách, kde nie je dostupné Auto-MDIX. V moderných sieťach býva priamy kábel najvhodnejší vo väčšine prípadov.
Ak chcete úplný rozpis úrovní pinout alebo špecifické varianty, náš sprievodca kríženým konektorom LAN kábla vám poskytne detailné informácie a ukážky.
PARANG GRAND REUNION
Praktické tipy a testovanie
- Krimpovanie RJ45: dodržujte poradie farieb a dĺžku odizolovania; správne zalisovanie zaisťuje spoľahlivé spojenie.
- Testujte káble testerom, ktorý ukazuje mapovanie pinov a odhalí skrútené alebo otvorené páry.
- Kontrolujte označenia na kábloch (cross, straight, T568A, T568B) a vedzte si záznamy o použitých tipoch káblov.
Porovnanie a praktické odporúčania
Hlavné rozdiely medzi priamym a kríženým káblom sú v tom, ako sú stubované vodiče na koncoch zapojené, nie v kategórii samotného kábla. Priamy kábel je štandardom pre prepojenia medzi rôznymi zariadeniami (PC-router, PC-switch, kamera-switch), zatiaľ čo krížený kábel slúži na priame prepojenie podobných zariadení (PC-PC, switch-switch) v staršej alebo špecifickej konfigurácii.
V moderných sieťach s Auto-MDIX stačí akýkoľvek kábel a port si sám nastaví smerovanie. Ale pre staršie zariadenia alebo špeciálne prípady môže byť krížený kábel potrebný. Pri plánovaní siete je vhodné mať k dispozícii obidva typy káblov a overiť kompatibilitu portov a rýchlostí.
