Toto je podrobný prehľad o krútenej dvojlinke (TP) s konektormi RJ45, o kategóriách káblov, zapojení T568A a T568B, rozdieloch medzi priamy a kríženým káblom, ako správne krimpovať a testovať, a čo všetko treba zvážiť pri výbere kabeláže pre rôzne sieťové aplikácie.
Základné pojmy a typy káblov
- Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat7a a Cat8 predstavujú rôzne kategórie káblov s odlišnými šírkami pásma a rýchlosťami prenosu.
- Tienený (STP/FTP) a netienený (UTP) kábel sa líšia v ochranných vrstvách proti elektromagnetickému rušeniu; pri tienených kábloch je potrebné použiť konektory s kovovým ukončením.
- RJ45 konektory s 8 piny (8p8c) sú štandard pre ethernet; 8p8c v praxi označuje aj samotný konektor RJ45.
- Krútená dvojlinka (TP) sa skladá zo štyroch párov vodičov: 1-2, 3-6, 4-5 a 7-8; pre dáta sa používajú rôzne asociačné páry podľa štandardov.
Štandardy a poradie zapojenia
- Normy zapojenia T568A a T568B určujú poradie farieb na koncoch konektora RJ45.
- Priamy kábel (straight-through) má na oboch koncoch rovnaké zapojenie (napr. obidva T568B).
- Krížený kábel (crossover) má jeden koniec zapojený podľa T568A a druhý podľa T568B, čo umožňuje priamu komunikáciu medzi podobnými zariadeniami bez prepojovača.
- Auto-MDIX je technológia, ktorá umožňuje zariadeniam automaticky prispôsobiť sa a identifikovať typ kábla; vedie k tomu, že môžete použiť prakticky akýkoľvek kábel a port sa sám nakonfiguruje.
Podrobný prehľad štandardov farieb
Podstatné sú dve bežné konfigurácie:

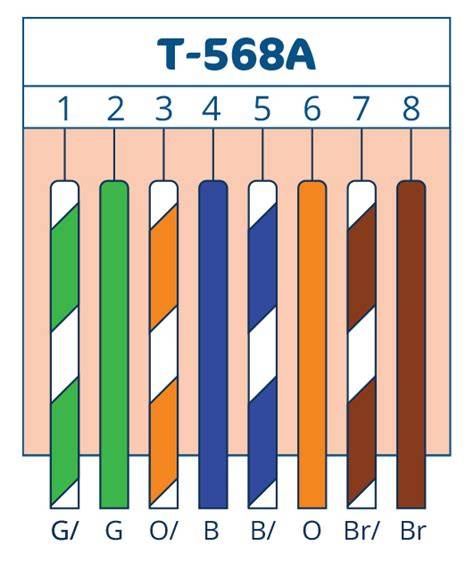

- T568A: zeleno-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá.
- T568B: oranžovo-biela, oranžová, zeleno-biela, modrá, modro-biela, zelená, hnedo-biela, hnedá.
Ak sú konce zapojené podľa rovnakého štandardu, ide o priamy kábel; ak sú konce rozdielne, ide o krížený kábel.
Prierez a konštrukcia káblov
- Ťažšie kábly a hrubšie vodiče (väčší priemer) môžu mať nižšiu tepelnú odolnosť a ťažšiu inštaláciu v stiesnených priestoroch.
- Káble s pevnými vodičmi (solid) sú vhodné pre pevné inštalácie vo stenách a rozvádzačoch; káble s lankovým (stranded) vodičom sú flexibilné a vhodné pre prepojenia v rackoch a pri častom ohýbaní.
- Ploché káble majú lepšie odvádzanie tepla a zmenšujú fyzické zaťaženie kabeláže, čo môže byť výhodné v mobilných riešeniach alebo v taškách s notebookom.
Rôzne kategórie káblov a ich využitie
- Cat5e: bežne používaný pre gigabitové siete (až do 1 Gbps) na vzdialenosti do 100 m; lacná a široko dostupná vo väčšine domácností.
- Cat6: vyššia šírka pásma a lepšie tienenie, možné dosiahnuť 10 Gbps na 37 m; spätne kompatibilný s Cat5/5e.
- Cat7 a Cat7a: silnejšie tienenie a patentované konektory; vyššie štandardy, často používané v špecializovaných aplikáciách; Cat7a dosahuje až 40 Gbps na krátke vzdialenosti.
- Cat8: vysoká šírka pásma (až 2 GHz) a rýchlosti až do 40 Gbps na viac než 30 m; ideálny pre switch-to-switch komunikáciu v dátových centrách.
Priemerné dĺžky a útlm
Maximálna dĺžka ethernetového kábla Cat5e a Cat6 je približne 90 m plus 5 m na koncoch, spolu 100 m; dlhšie trasy môžu mať zhoršenú rýchlosť a spoľahlivosť.
Zapojenie a krimpovanie krok za krokom
- Prvým krokom je správne odstránenie vonkajšej izolácie a určenie dĺžky odizolovaných vodičov; treba, aby dĺžka nepresiahla plastovú západku koncovky.
- Ďalej je potrebné vodiče usporiadať do správneho poradia podľa štandardu (T568A alebo T568B) a pred vložením do koncovky si ich rozpliesť proti smeru hodinových ručičiek.
- Vloženie vodičov do koncovky a kontrola správneho poradia farieb; potom krimpovanie kliešťami a pevné ukotvenie.
- Testovanie hotového kábla testerom na overenie správneho zapojenia a včasné zistenie chýb, ktoré by mohli znižovať výkon na 100 Mbps namiesto 1 Gbps.
Príklady a praktické tipy
- PatchCord Cat.5e SF/UTP PVC, CRV, krížený, dĺžka 0,5 m - ukazuje bežný krátky krížený kábel vhodný pre prepojenie sieťových komponentov.
- Tienený krížený LAN kábel so 2 RJ45 konektormi - vhodný pre prepojenie sieťových komponentov v prostredí s rušením.
- Pre domáce siete a štandardné rýchlosti Cat5e alebo Cat6 je postačujúci priamy kábel medzi počítačom a smerovačom alebo switchom.
Rozdiel medzi priamym a kríženým káblom - praktické shrnutie
Priamy kábel spája rôzne zariadenia (napr. počítač so smerovačom alebo so switchom) a má rovnaké poradie vodičov na oboch koncoch. Krížený kábel spája identické zariadenia (napríklad dva počítače alebo dva switche) a má na jednom konci T568A a na druhom T568B, čo umožňuje priame zdieľanie dát bez prostredníka.
Auto-MDIX a moderné siete
Auto-MDIX umožňuje portom vybrať si správne zapojenie bez ohľadu na to, či používate priamy alebo krížený kábel. V súčasnosti mnoho zariadení (notebooky, prepínače, routery) podporuje Auto-MDIX, čo zjednodušuje inštaláciu a znižuje počet chýb.
Praktické poznámky pri identifikácii a testovaní káblov
- Na identifikáciu použite štítky alebo označenie na plášti (CrossOver, Patch) a overte poradie vodičov na oboch koncoch.
- Testovanie testerom pomáha okamžite odhaliť chyby a určiť, či kábel spĺňa potrebné štandardy.
- Pri pokročilejších inštaláciách si vedľa testera urobte aj záznamy o typoch káblov a ich dĺžkach pre budúcu údržbu.
Prílohy: vizuálne pomôcky a praktické tabuľky
Ako používať tester ethernetových káblov
| Kategória | Rýchlosť | Max. dĺžka | Tienenie |
|---|---|---|---|
| Cat5e | 100 Mbps - 1 Gbps | 100 m | Netienený/ľahké |
| Cat6 | 1 Gbps do 100 m, 10 Gbps do 37 m | 100 m | Dobré tienenie |
| Cat7/Cat7a | Až 10 Gbps - 40 Gbps | krátke | Integrované tienenie |
| Cat8 | Do 40 Gbps | do 30 m | Veľmi dobré tienenie |
Najčastejšie problémy a riešenia
- Nesprávne zapojenie koncovky - skontrolujte poradie podľa štandardu a opäť zapojte.
- Krížený kábel bez Auto-MDIX - v moderných zariadeniach by mal fungovať aj bez problémov, pretože Auto-MDIX môže pomôcť.
- Nízka rýchlosť alebo výpadky - overte dĺžku kábla a kvalitu samotného káblu; v prípade potreby nahradiť kvalitnejším Cat6/6a/7.
- Chybné koncovky alebo zlý kontakt - použite správne koncovky pre lankové aj pevné vodiče a zabezpečte pevné konektory.
