Každý, kto sa zaoberá sieťami, si možno povie, že vytvorenie sieťového kábla je jednoduchá záležitosť. V skutočnosti však existuje niekoľko dôležitých detailov, na ktoré je potrebné dávať pozor a ktoré sa často zanedbávajú. Zle vyrobený kábel netreba podceňovať, pretože chybný kábel nemusí vždy signalizovať chybu - skôr vám môže znepríjemňovať prácu systémom „niekedy fungujem normálne, niekedy pomaly“.
Pre potreby tohto článku sa budeme venovať výhradne výrobe metalickej kabeláže pre lokálne siete Ethernet. Pre pripojenie siete Ethernet sa v súčasnosti používajú výlučne TP káble (z anglického Twisted Pair) s koncovkami RJ45. Káble aj koncovky majú niekoľko rôznych variantov, ktoré je potrebné rozlišovať a pri výbere si dávať pozor.
Kategórie a tienenie káblov
CAT neznamená „mačka“, ale „category“, čiže kategória - 5, 5e, 6. Existujú aj kategórie 3 a 4, ktoré sú už zastarané, a kategórie 7 a 8, s ktorými sa v praxi bežný používateľ nestretne. Kategória kábla definuje jeho použiteľnosť - pre akú rýchlu sieť Ethernet je kábel vhodný.
Tienený kábel obsahuje oproti netienenému jednu alebo viac dodatočných vnútorných izolačných vrstiev ako ochranu proti vonkajšiemu elektromagnetickému šumu, ktorý môže spôsobiť zníženie rýchlosti prenosu. To, či potrebujete tienené káble vo vašich priestoroch, závisí od množstva a intenzity zdrojov elektromagnetického žiarenia vo vašom okolí.
Pozor - ak vyrábate tienený kábel, je dôležité použiť konektory s kovovým ukončením pre tienenie.
Priame a krížené káble

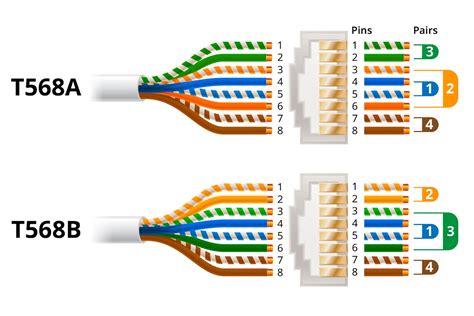

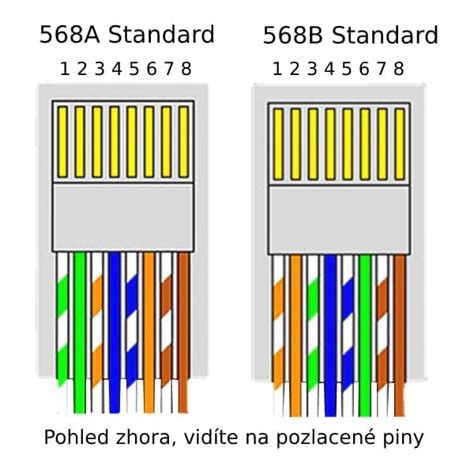

Posledná vec, ktorú potrebujeme poznať pred samotným krimpovaním, je poradie, v akom zapojíme jednotlivé vodiče TP kábla do koncovky RJ45. Aby to fungovalo, musíme vodiče TP kábla vkladať do koncovky v konkrétnom poradí. Pri zapájaní siete Ethernet poznáme dva štandardy zapojenia: T568A a T568B.
Podľa toho, ktoré zapojenie použijeme, rozlišujeme takzvaný priamy a krížený kábel.
- Priame zapojenie (straight through cable): Vznikne, ak použijeme na oboch koncoch rovnaké zapojenie, čiže oba T568A alebo T568B. Je úplne jedno, ktoré zapojenie použijete, ale oba konce musia byť rovnaké.
- Krížené zapojenie (crossover cable): Na vytvorenie kríženého zapojenia musíme jeden koniec zapojiť ako T568A a opačný koniec ako T568B.
Rozdiel spočíva v použití kábla medzi zariadeniami. Ak spájame dve zariadenia z dvoch rôznych kategórií (napríklad počítač a switch), zvyčajne použijeme priamy kábel. Krížený kábel sa používa na priame prepojenie dvoch podobných zariadení, napríklad dvoch počítačov, bez použitia switcha alebo hubu. V minulosti bolo krížené zapojenie nevyhnutné na prepojenie dvoch počítačov priamo cez LAN. V súčasnosti však mnoho moderných sieťových kariet a switchov podporuje funkciu Auto-MDI/MDIX, ktorá automaticky rozpozná typ kábla a prispôsobí sa mu, čím sa potreba krížených káblov znižuje.
Je možné, že niekto pri zapojení dvoch počítačov použil priamy kábel a fungovalo to. Áno, vo väčšine prípadov nebudeme krížový kábel vôbec potrebovať.
Ako JEDNODUCHÝM spôsobom zapojiť ethernetové zástrčky! (Priechodné konektory Cat5e / Cat6 RJ45)
Postup výroby sieťového kábla
Pre jeden či dva káble si stačí zadovážiť krimpovacie (alebo krimplovacie, konektorové) kliešte na TP kábel.
Prvý krok je správne odstránenie vonkajšej izolácie. Je v podstate jedno, akým spôsobom sa izolácie zbavíte, ale je dôležité mať správnu dĺžku. Dĺžka odizolovaných vodičov nesmie presiahnuť plastovú západku koncovky, inak spojenie nebude pevné, kábel bude v mieste prechodu do západky „oslabený“ a môže sa pomerne rýchlo poškodiť.
Druhý krok je usporiadanie vodičov do správneho poradia. Pred samotným usporiadaním je dobré vodiče najskôr poriadne rozpliesť proti smeru hodinových ručičiek (je to predsa krútená dvojlinka). Ak usporiadanie ide veľmi ťažko, skúste nechať vodiče dlhšie a skrátiť ich až po usporiadaní (zvlášť ak je kábel starý a tvrdý).
Tretí krok je vloženie vodičov do koncovky a kontrola poradia. Po úspešnom usporiadaní vložíme vodiče do koncovky a skontrolujeme, či je poradie farebných vodičov správne.
Štvrtý krok je krimpovanie. Ak je všetko v poriadku, vložíme kábel s koncovkou do krimpovacích klieští a stlačíme.

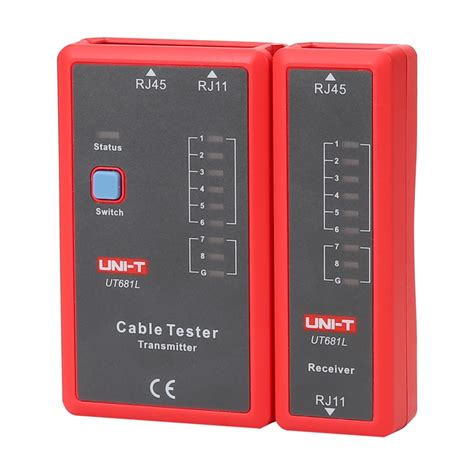

Piata, a veľmi dôležitá, kontrola. Ideálne je hotový kábel otestovať v testeri káblov. Pozor, stačí, aby bol jeden z vodičov nefunkčný a spojenie vám pôjde rýchlosťou iba 100 Mb/s namiesto 1 Gb/s.
