V dnešnom prepojenom svete, kde je všetko od počítačov, serverov, smerovačov, prepínačov a iných zariadení prepojené cez ethernetové káble, je dôležité pochopiť rozdiel medzi prepojovacím káblom a kríženým káblom. Mnoho ľudí si tieto dva káble často zamieňa, čo môže viesť k závažným problémom pri pokuse o pripojenie zariadení.
Znalosť rozdielu medzi kríženými a priamymi ethernetovými káblami vám ušetrí bolesti hlavy a úzke miesta v sieti. Či už je kábel zapojený pomocou T568A alebo T568B, znalosť týchto farebných kódov a konfigurácií pinov je dôležitá, ak niekedy inštalujete alebo ladíte káble. Stručne povedané, krížené káble sú určené na priame pripojenie podobných zariadení, zatiaľ čo priame káble sú ideálne na pripojenie odlišných zariadení, takže je dôležité vybrať káble, ktoré zodpovedajú vašej konkrétnej konfigurácii siete.
Krížené káble a ethernetové káble spájajú sieťové zariadenia, ale robia rôzne veci. Ethernetové káble, známe ako priame káble, pripájajú počítače k smerovačom alebo prepínačom a vytvárajú naše každodenné siete doma alebo v práci. Krížené káble spájajú dve podobné zariadenia, napríklad dva počítače, bez rozbočovača alebo prepínača medzi nimi. Rozlišuje ich vnútorné zapojenie - ethernetové káble majú identickú konfiguráciu pinov, zatiaľ čo krížené káble si vymieňajú určité vodiče, aby umožnili priamu komunikáciu medzi zariadeniami. Pochopenie toho, ktorý kábel je vhodný pre vašu konfiguráciu, môže zjednodušiť sieťové úlohy a zabrániť častým zámenám.
Základné rozdelenie zapojenia
Základný rozdiel v zapojení medzi kríženými káblami a bežnými ethernetovými káblami spočíva v tom, ako sú vodiče usporiadané na koncoch konektora. Oba používajú 4 krútené páry v 8-pinovom konektore RJ45, ale spôsob zapojenia týchto pinov určuje, ktoré zariadenia môžu medzi sebou komunikovať. Normy zapojenia - T568A a T568B - určujú poradie farebných vodičov a minimalizujú nejednoznačnosť.
Normy zapojenia T568A a T568B určujú poradie pinov na koncoch káblov. Nesprávne zapojenie môže spôsobiť stratu paketov, absenciu spojenia alebo zvláštne chyby. Zapojenie podľa správnych štandardov pomáha udržiavať siete spoľahlivé a jednoduché na údržbu.
1. Vysielanie a prijímanie
Piny TX (vysielanie) prenášajú dáta a piny RX (príjem) prijímajú. V priamom kábli sú linky TX z jedného zariadenia priamo prepojené s linkami RX na druhom, pretože oba konce kábla používajú rovnakú schému zapojenia, zvyčajne T568B. Je to jednoduché: Počítač vysiela, prepínač prijíma. Krížené káble majú opačnú scénu. Krížia piny TX a RX, takže piny 1 a 2 (odosielanie) na jednom konci sa pripájajú k pinom 3 a 6 (príjem) na druhom konci. Toto kríženie umožňuje dvom podobným zariadeniam, napríklad dvom počítačom, komunikovať bez prepínača uprostred. Zabezpečenie správneho zarovnania vysielacieho signálu so správnym prijímačom RX je kľúčové - inak sa dáta jednoducho stratia. Prepínače, smerovače a počítače využívajú tieto konfigurácie na udržanie konektivity.
2. Norma T568A
T568A používa špecifické poradie farieb: zelená-biela, zelená, oranžovo-biela, modrá, modro-biela, oranžová, hnedo-biela, hnedá. Piny 1 a 2 sú zeleno-biele a zelené, čo je veľká zámena oproti T568B. Oba konce kábla majú rovnakú postupnosť pre priamy priechod, ale prekrížené vedenie zodpovedá T568A na jednom konci a T568B na druhom. T568A sa objavuje v mnohých domácnostiach a prácach vo verejnom sektore. V niektorých komunitách je to štandard, hoci A aj B budú fungovať vo väčšine lokalít. T568A a B si vymieňajú páry iba na pinoch 1, 2, 3 a 6, takže sú to blízki bratranci, ale nie dvojčatá.

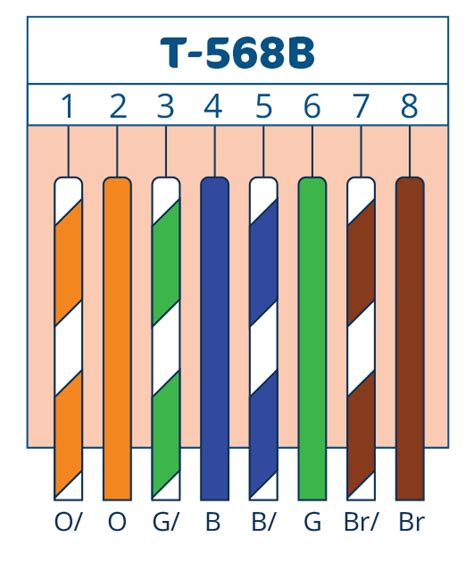

3. Norma T568B
T568B prehadzuje zelené a oranžové páry: oranžovo-biela, oranžová, zelená-biela, modrá, modro-biela, zelená, hnedo-biela, hnedá. Piny 1 a 2 sú teraz oranžovo-biele a oranžové. Tento štandard sa bežne volí pre podnikové siete alebo staršie inštalácie, kde bol už dlho predvoleným štandardom. Použitie rôznych štandardov na každom konci vedie k prekríženému káblu - čo je praktické zámerne, nie neúmyselne.
Priama logika vs. Logika kríženia
4. Priama logika
Priamy kábel pripája rôzne zariadenia. Je to to, po čom siahnete, keď chcete prepojiť počítače s prepínačom, smerovačom alebo rozbočovačom. Oba konce používajú identické vedenie, čo umožňuje čistý a rýchly prenos signálu. Tieto káble umožňujú zariadeniam jasnú komunikáciu. Ak pripájate notebook k zásuvke v stene v kancelárii alebo k domácemu smerovaču, pravdepodobne to bude priamy kábel. VŽDY SKONTROLUJTE, ČI SA OBA KONCE ZHODÚ!
5. Logika kríženia
Krížené káble sú zázrakom. Ich zapojenie prepína piny TX a RX, takže dve podobné zariadenia - povedzme dva počítače - si môžu priamo vymieňať dáta. Riešia problém, keď sa obe zariadenia pokúšajú „rozprávať“ na tom istom kábli bez toho, aby ich niekto „počúval“. Krížené káble, ktoré sa používali predovšetkým na prepojenie medzi zariadeniami, boli rozšírené ešte pred popularitou inteligentných portov. Stále sa počítajú, keď nie je nainštalovaná automatická detekcia alebo pri starších zariadeniach. Napríklad pripojenie dvoch prepínačov bez uplink portu. Budete potrebovať kríženie. Pretože potrebujete nadviazať rýchle zdieľanie dát medzi dvoma notebookmi. Opäť kríženie. Tieto káble zámerne krížia signály, čím zabraňujú hromadeniu informácií a vyrovnávajú situáciu.
Kedy použiť ktorý kábel?
Výber vhodného kábla môže byť kľúčový pre pozitívnu alebo negatívnu konfiguráciu siete. Kompatibilita zariadení, technické požiadavky a typ pripojenia sú všetko faktory, ktoré ovplyvňujú situáciu. Skontrolujte typy zariadení: Pripájate podobné alebo rôzne zariadenia? Hľadajte automatickú podporu MDI-X: Moderné zariadenia nemusia vyžadovať krížové káble. Skontrolujte štandardy rýchlosti: Gigabit a vyššie často používajú automatické prepínanie. Vyhnite sa miešaniu typov káblov v jednom pripojení. Pre porty proti prúdu na prepínačoch/rozbočovačoch použite vhodný kábel. V prípade pochybností otestujte pripojenia a majte poruke oba typy káblov na riešenie problémov.
Zariadenia, ktoré sa páčia a nepáčia
Priame káble sa hodia pri pripájaní rôznych zariadení. Zvážte pripojenie počítača k prepínaču alebo smerovača k rozbočovaču. Ide o staromódne konfigurácie pre domácnosti a kancelárie - tlačiareň k prepínaču, počítač k smerovaču, dokonca aj herné konzoly k modemom. Kúzlo priameho kábla vyžaruje z jednoduchého zapojenia. Udržiava vysielacie a prijímacie páry v rade, takže zariadenia môžu „komunikovať“ bez zmätku. Väčšina dnešných kancelárskych zariadení, ako sú spravované prepínače alebo bezdrôtové smerovače, už podporuje priame pripojenia. Žiadne starosti, žiadne starosti, žiadna inštalácia softvéru, nič - stačí zapojiť a používať. Takže, pokiaľ nepracujete so starým zariadením, nemali by ste tu potrebovať krížový kábel.
Keď potrebujete prepojiť dve rovnaké zariadenia, ako napríklad počítač k počítaču alebo prepínač k prepínaču, riešením je zvyčajne krížený kábel. Tieto káble krížia vysielacie a prijímacie vodiče, čo umožňuje počítačom komunikovať priamo bez rozbočovača alebo prepínača uprostred. Toto usporiadanie je typické pre menšie výpisy dát, rýchle lokálne odosielanie súborov alebo reťazové zapojenie prepínačov v rozširujúcej sa sieti. Je jednoduché zabudnúť, aký kábel použiť, a ocitnete sa s nefunkčnými portami alebo blikajúcimi kontrolkami, ale bez pripojenia. Rozpoznanie typov zariadení je kľúčové: hľadajte podobné porty oproti sebe. V prípade pochybností skontrolujte, či vaše zariadenia majú automatické MDI-X. Ak áno, bude fungovať ktorýkoľvek z káblov. Staršie štandardy, ako napríklad 10BASE-T a 100BASE-TX, stále vyžadujú kríženie pre podobné spojenia. Pre gigabitové a vyššie siete to väčšina zariadení vyrieši za vás.
Sivé zóny a vzostup inteligentných portov
Inokedy si nie ste istí, ktorý kábel je vhodný. Povedzme, že spájate dva prepínače, ale jeden sa môže pochváliť automatickým MDI-X a druhý neponúka žiadne slovo. Alebo ich len pripájate do starších rackov so zmiešaným hardvérom. V týchto šedých oblastiach by ktorýkoľvek z káblov fungoval, ak by aspoň jedno zariadenie využívalo automatické kríženie, ale nespoliehajte sa len na náhodu. Ak zapojíte a nenájdete žiadne prepojenie, skúste vymeniť káble. Majte poruke oba typy. Sledujte stavové kontrolky - žiadne prepojenie zvyčajne znamená nesprávny kábel, ale niekedy je to nefunkčný port. Pred zapojením je najlepšie skontrolovať technické parametre. Ak všetko ostatné zlyhá, systematicky testujte.
Transformujú prístavy a siete. Tieto prístavy zavádzajú inteligentné technológie, ako je umelá inteligencia, blockchain a internet vecí, na automatizáciu úloh, monitorovanie zásielok a znižovanie výdavkov. Mnohé inteligentné prístavy teraz využívajú zelenú energiu a inteligentné osvetlenie, aby pomohli planéte. V inteligentných prístavoch lode a nákladné vozidlá čakajú menej a pohybujú sa rýchlejšie, čo všetkým šetrí čas a peniaze. Informácie v reálnom čase umožňujú prístavom sledovať náklad, čo zlepšuje bezpečnosť a efektívnosť.
Čo je Auto-MDIX?
Auto-MDIX je skratka pre Automatic Medium-Dependent Interface Crossover (Automatické kríženie rozhrania závislého od média). Uľahčuje sieťovým zariadeniam pripojenie bez toho, aby sa museli starať o typ kábla. Táto technológia určuje, či používate krížový alebo priamy kábel a podľa toho sa prispôsobí. To znamená, že môžete použiť prakticky akýkoľvek kábel a port sa nakonfiguruje sám. Zariadenia s podporou Auto-MDIX pomáhajú portom alebo kanceláriám, ktoré sú príliš vyťažené na to, aby sa vysporiadali s problémami s nastavením siete. Auto-MDIX uľahčuje život tým, že eliminuje starosti s tým, kam aký kábel ide. Nezáleží na tom, či používate bežný ethernet alebo crossover - systém to vyrieši za vás. To je obrovské víťazstvo pre sieťové tímy, ktoré teraz môžu zamerať svoje úsilie na väčšie problémy, ako je triedenie káblov.
V podstate Auto-MDIX funguje tak, že overuje signály na oboch koncoch kábla. Ak zariadenie zistí nezhodu, prepojí piny odosielania a prijímania v porte. Táto rýchla výmena prebieha v reálnom čase, takže si nevšimnete žiadne zasekávanie ani latenciu. Udržiava streamovanie siete tým, že umožňuje zariadeniam komunikovať bez ohľadu na kábel. Inými slovami, môžete pripojiť rôzne káble a sieť jednoducho funguje. V dnešnej dobe notebooky, prepínače a routery s Auto-MDIX. Tieto vlastnosti zvyšujú robustnosť a robia siete robustnejšími v hektických prostrediach, ako sú porty, kde sa počíta každá minúta.
Identifikácia kábla
Aj keď ste skutočný človek, identifikácia rozdielu medzi prekríženým káblom a štandardným ethernetovým káblom začína dôkladným pohľadom a určitými znalosťami. Káble sa môžu zvonka zdať identické, ale dôležité je ich vnútorné zapojenie. Každý kábel spĺňa štandard zapojenia - TIA/EIA-568A alebo TIA/EIA-568B. Spôsob, akým sú vodiče usporiadané na koncoch konektora, vám prezradí, či ide o prekrížený alebo priamy kábel. Vizuálne indície a drobné sieťotlačové štítky pomáhajú, ale niekedy potrebujete nástroje na dosiahnutie definitívneho výsledku. Skontrolujte oba konce kábla a zhodujte poradie vodičov.
Kontrola farebného kódu
Farebné kódy na vnútornej strane ethernetových káblov slúžia na viac účelov než len na pekný vzhľad. Zobrazujú usporiadanie vodičov a pomáhajú okamžite identifikovať typ kábla. Každý štandard, T568A a B, má svoje vlastné poradie farieb. Priamy kábel má na oboch koncoch rovnaký štandard. V prekríženom kábli zodpovedajú vodiče T568A na jednom konci vodičom T568B na druhom konci. Táto zámena na pozíciách 1, 2, 3 a 6, ktorá sa nazýva prekríženie, umožňuje dvom podobným zariadeniam navzájom komunikovať bez prepínača alebo rozbočovača medzi nimi. Ak vás to niekedy zaujíma, jednoducho sledujte, či sa poradie farieb mení z jedného konca na druhý.
Značenie káblov
Niektoré káble majú v skutočnosti označenia vytlačené priamo na plášti. Môže to byť Crossover alebo Patch, alebo štandard zapojenia. To má obrovský význam, keď máte do činenia s desiatkami káblov. Ak spozorujete štítok ako „TIA/EIA-568A“, pozrite sa na oba konce, či nie je zmenené poradie farieb. Nie všetky káble sú označené, preto je rozumné viesť si záznamy. Zaznamenávajte si typy káblov počas inštalácie. Z hľadiska času sa to oplatí v budúcnosti, najmä pri veľkých inštaláciách.
Metóda testera
Káblové testery sú kompaktné a jednoduché zariadenia, ktoré eliminujú neistotu pri kontrole káblov. Zapojte oba konce ethernetového kábla do testera. Rozsvietením indikátora indikujete zapojenie pinov každého vodiča. Ak sa piny 1 a 3, 2 a 6 prekrížia, máte prekrížený kábel. Testery tiež zisťujú chyby v zapojení, čo pomáha udržiavať siete v dobrom stave. Mať po ruke tester je jednoduchý spôsob, ako rýchlo vykonať inštalácie a bleskovo opraviť problémy. Pre káblových nadšencov sa dobrý tester určite oplatí.
USB connection over an ETHERNET cable? Making your own 7 meters long USB extender cable from scrap.
Zabudnuté nuansy výkonu
Krížené a priame ethernetové káble môžu vyzerať podobne, ale ich výkonnostné nuansy sa ľahko zabúdajú. Dôležité je, ako sú ich vodiče navrhnuté a skonštruované, čo ovplyvňuje efektívnosť prenosu signálov a udržiavanie sietí bez rušenia.
Integrita signálu
Integrita signálu je základom udržania pevných a prehľadných dát počas ich prenosu káblom. Ak je signál slabý alebo sa stratí, informácie sa môžu skresliť alebo stratiť. Pri priamych pripojeniach medzi zariadeniami, napríklad medzi dvoma počítačmi, sa na zachovanie integrity signálu používajú krížené káble, ktoré sa prepoja vysielacími (TX) a prijímacími (RX) pármi. Táto prepážka zarovná TX výstup jedného zariadenia so RX vstupom druhého zariadenia, čím sa zabezpečí, že signály skončia na správnom mieste. Hoci oba typy káblov používajú štyri krútené páry - každý pár má inú farbu, napríklad oranžovú, zelenú, modrú a hnedú - nekvalitná konštrukcia, lacné materiály alebo zlé zakončenie môžu signál zhoršiť. Ak sú krútenia nesprávne alebo je tienenie tenké, môže sa dovnútra dostať vonkajší šum, ktorý spôsobí chyby. Pre stabilitu si vyberte káble s pevnými špecifikáciami a pri inštalácii dávajte pozor na ich správne zakončenie.
