Využívanie dreva na nosné konštrukcie budov v rámci slovenského stavebníctva nepodarilo sa doposiaľ posunúť bližšie k úrovni, ktorá je bežná v hospodársky vyspelých krajinách Európy. Pri novostavbách sa využívajú popri klasických krovoch nové konštrukčné systémy využívajúce nové technologické možnosti spájania drevených prvkov. V procese obnovy drevených krovových sústav vzniká požiadavka na preukazovanie spoľahlivosti týchto nosných konštrukcií, čo je nutnou podmienkou ich ďalšej existencie. Na Slovensku doposiaľ nie sú žiadne zvláštne predpisy ani normy na preukazovanie spoľahlivosti už existujúcich drevených nosných konštrukcií, ktoré väčšinou spadajú do kategórie historických konštrukcií. Platia rovnaké predpisy ako pre novo navrhované konštrukcie. Preto rôzne špecifiká, ktoré je potrebné zohľadniť v procese preukazovania spoľahlivosti už existujúcich drevených nosných konštrukcií, nie sú dostatočne známe odbornej verejnosti. Úprava existujúcej drevenej konštrukcie (krovu) musí zohľadňovať na jednej strane pamiatkové požiadavky, na druhej staticko-konštrukčné princípy. Statické modelovanie sústavy a preukazovanie dostatočnej pevnosti, tuhosti a stability si vyžaduje diferencovaný prístup v závislosti na pamiatkovej hodnote drevenej konštrukcie. U konštrukcií mimoriadneho významu je potrebné použiť výpočtový model čo najvernejšie vystihujúci skutočné pôsobenie sústavy. Výrazný vplyv na celkové pôsobenie sústavy majú vzájomné väzby prútov (prvkov konštrukcie). Ich vlastnosti je potrebné určiť čo najvýstižnejšie k ich skutočnému pôsobeniu. Táto problematika statického modelovania sústavy je najčastejšie podceňovaná a využívajú sa štandardné zidealizované modely s normovými hodnotami vlastností dreva, čo vedie k značnej nepresnosti pri zisťovaní odozvy historickej drevenej konštrukcie.
Pri výrobe nábytku sa často stretávame s potrebou spoľahlivého a pevného spojenia drevených prvkov. Okrem tradičných tesárskych spojov, ako sú rybinové ozuby, drážky a čapy, existujú aj moderné metódy, ktoré zjednodušujú a zrýchľujú proces montáže. Jednou z takýchto inovácií sú špeciálne spojovacie prvky, ktoré umožňujú pevné a esteticky príjemné spojenie dreva bez nutnosti použitia klincov, skrutiek či lepidla v tradičnom zmysle.
Moderné metódy spájania dreva
V súčasnosti sa stretávame s rôznymi typmi spojovacích prvkov určených na spájanie drevených konštrukcií. Tieto prvky sú navrhnuté tak, aby zabezpečili vysokú pevnosť a stabilitu spoja, pričom zároveň minimalizujú viditeľnosť kovových častí a zjednodušujú montáž. Medzi ne patria:
- Spojovacie kolíky: Valcové alebo ploché drevené či plastové kolíky, ktoré sa vkladajú do predvŕtaných otvorov alebo drážok.
- Nábytkové kovanie: Štandardizované spojovacie prvky, ktoré sa často využívajú v priemyselnej výrobe nábytku pre možnosť ľahkej demontáže a montáže.
- Špeciálne spojovacie systémy: Napríklad systémy s použitím ozubených záchytiek typu Bulldog, ktoré sa používajú na spojenie pásových a výplňových prvkov v priehradových väzníkoch.
Tieto moderné metódy umožňujú dosiahnuť vysokú kvalitu spojov aj pri menej skúsených remeselníkoch, pričom zachovávajú estetickú hodnotu drevených konštrukcií.
Spojovacie prvky Bulldog
Jedným z príkladov inovatívnych spojovacích prvkov sú záchytky typu Bulldog. Tieto prvky sa používajú napríklad pri konštrukcii priehradových väzníkov, kde je potrebné pevné spojenie pásových a výplňových prútov. Spojenie sa realizuje pomocou ozubených záchytiek Bulldog s priemerom 95 mm, ktoré sú doplnené svorníkom s priemerom 16 mm.
Tento typ spojenia je mimoriadne pevný a odolný, čo je dôležité najmä pri veľkých rozpätiach a nosných konštrukciách. Využitie takýchto spojovacích prvkov umožňuje vytvárať komplexné a robustné drevené konštrukcie s vysokou mierou spoľahlivosti.
Vďaka precíznosti a inovatívnym technológiám sa moderné spojovacie prvky stávajú neoddeliteľnou súčasťou drevospracujúceho priemyslu, umožňujúc stavbu kvalitnejších a trvácnejších drevených konštrukcií.
Pri rekonštrukciách historických objektov sa často stretávame s požiadavkou na zachovanie pôvodnej funkcie poškodených drevených prvkov. Jednou z možností je spevnenie prvku protézovaním.

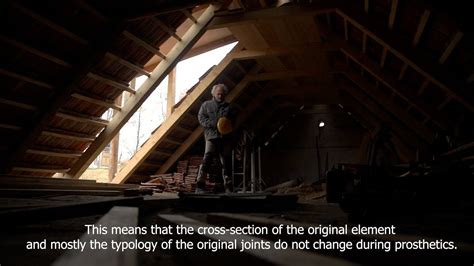

Protézovanie drevených prvkov
Protézovanie je technológia, pri ktorej sa nahrádza alebo dopĺňa poškodená časť nosného prvku novou časťou - protézou s cieľom obnoviť jeho pôvodnú pevnosť a tuhosť. Protéza sa tvarom zhoduje s odstránenou alebo chýbajúcou časťou prvku. Znamená to, že pri protézovaní sa nemení prierez pôvodného prvku a zväčša ani typológia pôvodných spojov. Materiál na výrobu protézy sa zvyčajne zhoduje s materiálom protézovaného prvku (rovnaký druh dreva, zámerná patina na povrchu dreva a pod.), avšak použiť sa môžu aj iné materiály (iný druh dreva, polymérbetón v kombinácii so sklolaminátovými prútmi, a pod.). V praxi sa uplatňujú hlavne klasické tesárske metódy protézovania využívajúce drevené protézy.
Spojenie zostatkovej zdravej časti dreveného prvku s drevenou protézou možno vykonať rôznymi typmi tesárskych spojov. Na opravu nosných prvkov sa z viacerých typových spojov používajú najmä rovný alebo šikmý plátovaný spoj zaistený svorníkmi. Pri oprave nosných stĺpov, ktoré sú namáhané aj na krútenie a na vzper, je vhodné použiť nožnicové spoje. V prípade prvkov namáhaných na ťah a ohyb sa odporúča plátovaný spoj zaistiť záchytkami typu Bulldog alebo dubovými záchytkami, ale možné sú aj iné kombinované riešenia.
Drevený prvok protézovaný vhodnou tesárskou metódou sa tuhosťou a pevnosťou môže vyrovnať pôvodnému prvku pred poškodením. Táto metóda sa obyčajne uplatňuje pri oprave záhlaví nosných prvkoch s vyššou pamiatkovou hodnotou.
Príklady aplikácie
V rámci modernizácie areálu folklórneho festivalu vo Východnej bola navrhnutá konštrukcia Májky s vyhliadkou. Hlavným materiálom je ihličnaté drevo triedy SI. V centrálnej časti Májky sa nachádza osem lepených stĺpov prierezu 5×40/200 mm. Vonkajšie stĺpy sú v úrovniach spojené priečnym prvkom prierezu 200/240 mm. Vnútorné stĺpy sú spojené priečnym prvkom rovnakého prierezu po 1,50 m. Vyhliadka je tvorená roštom pozostávajúcim z ôsmich prvkov prierezu 200×240 mm spojených jednoduchým preplátovaním. Na stuženie objektu je použitý ťahaný systém z oceľových tyčí priemeru d = 24 mm, ktoré sa nachádzajú vo vonkajších stenách jadra. Súčasťou stužidiel je aj rektifikačný prvok, lanový napinák, ktorý umožňuje ich aktivovanie ako aj dodatočné dopnutie. Spojenia prvkov sú prevedené s použitím zapustených styčníkových plechov a svorníkov.
V prípade strešnej konštrukcie amfiteátra v obci Baška je použitá stanová strecha s pôdorysnými rozmermi 14,20×14,20 m. Základ nosnej konštrukcie tvorí dvojica diagonálne sa križujúcich priehradových nosníkov s rozpätím 18,40 m. Pásové prúty sú tvorené členeným prierezom 3×60/240 mm s medzerami pre medzipásové prúty prierezu 2×50/120 mm. Tieto sú k pásovým prútom pripojené pomocou záchytiek typu Bulldog Ø 75 mm + svorník Ø 20 mm.
Tesařské spoje – Plátování | Spojování trámů do délky
Uvedené príklady demonštrujú rozmanitosť a efektivitu moderných metód spájania dreva, ktoré umožňujú realizáciu aj tých najnáročnejších konštrukcií.
